国内成人精品视频-国内成人自拍视频-国内大量揄拍人妻精品視頻-国内精品91最新在线观看-国内精品99-国内精品福利视频

昆山市龍拓金屬制品有限公司

設為首頁|加入收藏|網站地圖

聯系方式

銷售熱線:0512-50356649

圖文傳真:0512-50356649

經理手機:15250223733

郵箱:[email protected]

地址:江蘇省昆山市包家橋路271號

最新產品

+ MORE

碳素結構鋼

當前位置:網站首頁 >產品中心 >特種鋼 >碳素結構鋼
45號鋼熱處理
  • 碳素結構鋼
  • 45號鋼熱處理
  • 電議
  • GB/T
  • 96T
  • 龍拓
  • 暫無
  • 暫無

銷售熱線:0512-50356649

                  15250223733(微信同號)

在線咨詢:點擊這里給我發消息

在線訂購

產品描述

        45號鋼熱處理大家應該都很清楚了啦,龍拓金屬技術客服本來沒必要對45號鋼熱處理發布解答,但是為了更全面,更細微的服務大眾,還是公布45號鋼熱處理解決方案,歡迎大家品鑒。



45號鋼熱處理之正火規范:

正火溫度850-870℃,鄭貨后硬度170-217HBW。可改善毛坯(<160HBW)的可加工性。



45號鋼熱處理之冷壓毛坯軟化處理規范:

740-760℃*4-6h保溫,再以5-10℃/h的冷速降溫到≤600℃,出爐空冷。

處理前硬度≤197HBW,處理后硬度≤156HBW。



45號鋼熱處理球化處理規范:

1)760℃*0.5h保溫再以20℃/h的冷速冷卻到700射殺丟,再爐冷,得到完全的球化組織。

2)755℃*0.5h保溫,再以20℃/h的冷卻速度冷卻到680℃,在爐冷,也可以得到完全的球化組織。



45號鋼熱處理之調質處理規范:

1)淬火溫度:箱式爐830-850℃,保溫1.0-1.2h。

2)淬火溫度:鹽浴爐820-840℃,保溫0.4-0.5h。

鹽水或者油冷卻,回火溫度520-540攝氏度會,保溫1-2h。



45號鋼熱處理之雙重淬火規范:

淬火溫度(850±10)℃,保溫30min,油冷;二次加熱,預熱溫度650℃,預熱100min,淬火溫度(810±10)℃,保溫10-15min,水冷到100-160℃;再入爐回火:(600±10)℃*60-90min,出爐空冷。



45號鋼熱處理之亞溫淬火:

箱式爐770-780℃加熱,按照1.2min/mm保溫,水冷。在鹽浴爐中(780±10)℃加熱,按照0.2-0.36min/mm保溫,在三硝水溶液(密度為1.4-1.45kg/l)中淬火到200射手低,取出空冷。



45號鋼熱處理之噴射淬火規范:

箱式爐加熱,550℃*1h預熱,再加入鹽浴爐中加熱(830±10)℃*2h,淬入w(NACL)為10%的水溶液中冷卻2min,加入(380±10)℃爐中回火4h。

底部硬度為30-33HRC,底平面四周硬度為45-47HRC。



45號鋼熱處理之碳氮共滲淬火規范:

800℃碳氮共滲4h+淬火+180℃*2h回火。

滲層深度0.5-0.6mm,硬度≥900HV0.1。



45號鋼熱處理之鍍鎳+滲硼+淬火+回火規范:

先進性(92±2)℃*60min鍍鎳;鍍后進行350℃*2h空冷處理,在(820±10)℃鹽溶爐中加熱熱頭后空冷;在鹽浴中加熱810℃*4-5min,160-180℃咸浴中淬火,在硝鹽中進行320℃*2h回火,熱水沖洗,滲層厚度100-110um,硬度1200HV0.1,滲層結構致密。



45號鋼熱處理之復合強化處理規范:

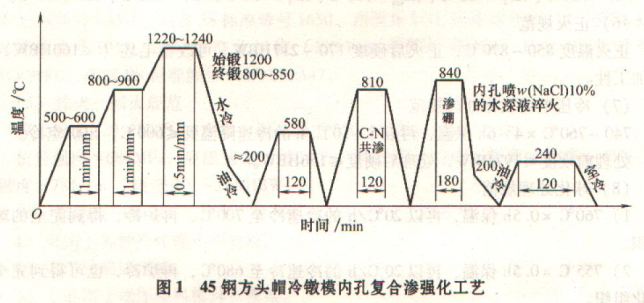

 45號鋼方頭帽冷鐓模內孔符合滲強化工藝如圖1所示:

45號鋼熱處理



1)鍛造和鍛熱調質處理,鑄造比為2-5時候,采用輕-重-輕鍛造法,最好用三墩三拔,最后一次禍端成形后用800-850℃預熱淬火,接著高溫回火。

2)內孔碳氮共滲,模具清晰干燥后,內控圖上KCN-1膏體碳氮共滲劑,孔內塞滿膏劑,干燥后密封裝箱,用舊滲碳劑做填料即可進行810-820℃*2-3h的碳氮共滲,滲層深度為0.65-0.75mm。

3)內孔滲硼,將經過碳氮共滲的45號鋼冷鐓模內孔拋光到Ra0.8um,清理干凈后,涂以膏體滲硼劑,因為內控小將涂料填滿,自然干燥后密封裝箱,按照840℃*3h身旁,保溫后開箱直接對冷鐓模內孔噴水溶液冷卻。

4)內孔噴水冷卻,對內控進行噴水冷卻,淬火冷卻至200℃后油冷,立即轉入240℃硝酸鹽槽內回火2h,表面滲硼硬度1600-1900HV,碳氮共滲層硬度62-65HRC。由表向里硬度梯度平緩。



更多有關45號鋼熱處理相關精彩資訊如下:

模具鋼            碳素結構鋼            S45C           cr12熱處理              40Cr熱處理             H13模具鋼熱處理

1.1730             Q235A            20Mn            XC18S             65號鋼          10號鋼             50號鋼

下一篇:1.1730

上一篇:S25C

相關文章推薦

發表評論

姓名:*必填項
聯系電話:
郵箱:
評論內容:*必填項
驗證碼:看不清,換一張*必填項


銷售總監

銷售一部

銷售二部

銷售一部

銷售二部

全國服務熱線
0512-87885994 0512-87885997

五月丁香综合激情六月久久 | 国产精品美女久久久免费 | 国产精品高潮呻吟av久久无吗 | 国产9色在线 | 日韩 | 91入口 | 久久久久av无码免费网 | 新版天堂资源中文8在线 | 中文字幕一区二区三区精彩视频 | 国产av无码专区亚洲av蜜芽 | 亚洲熟妇色自偷自拍另类 | 欧美成人国产精品高潮 | 大毛片a大毛片 | 老熟女多次高潮露脸视频 | 国产手机在线αⅴ片无码观看 | 波多野结衣av无码久久一区 | 国产成人av片在线观看 | 韩国v欧美v亚洲v日本v | 一本色道久久综合无码人妻 | 大陆一级毛片免费视频观看 | 色偷偷av亚洲男人的天堂 | 久久久久久极精品久久久 | 国产精品亚洲综合一区在线观看 | 亚洲av日韩av永久无码久久 | 国产l精品国产亚洲区久久 日韩人妻无码精品-专区 | 成人区在线观看免费视频 | 欧美性欧美巨大黑白大战 | 色翁荡息又大又硬又粗又视频图片 | 亚洲av午夜精品无码专区 | 成年人网站在线观看视频 | 国产麻豆md传媒视频 | 国产精品99久久免费黑人人妻 | 婷婷五月综合色视频 | 777米奇色狠狠888俺也去乱 | 亚洲欧美日韩成人高清在线一区 | 国产免费看插插插视频 | 少妇人妻无码专区在线视频 | 久久久久久久女国产乱让韩 | 国内精品视频一区二区三区 | 欧美第一黄网免费网站 | 久久久久国产综合av天堂 | 国产精品亚洲第一区二区三区 |
